Plastični kalup za teške zaštite



Ime kalupa	Plastični kalup za teške zaštite
Materijal proizvoda	HDPE / PP
Veličina proizvoda	600 x 400 x 140mm
Kalup Materijal za šupljinu i. Jezgro	P20/718H/H13/2738
Nos šupljine	1 šupljina
Sistem ubrizgavanja	Hot Runner
Prikladna mašina za ubrizgavanje	450T
Veličina kalupa	1050x680x550mm
Težina kalupa	3500kg
Životni vijek kalupa	Više od 500, 000 kom
Vrijeme isporuke	50 dana

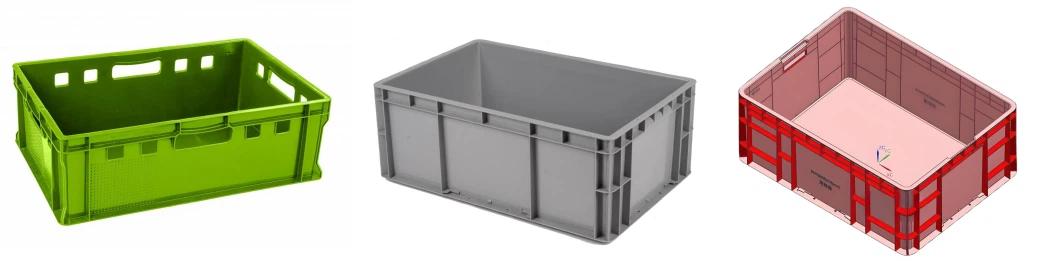

Debljina plastičnog teške karate obično se kreće od 3 mm do 8 mm, ovisno o dizajnu, materijalu i namjeravanoj upotrebi. Evo detaljnog sloma:

1. Materijal:

- Zajednička plastika uključuje HDPE (polietilen visoke gustoće) ili PP (polipropilen). HDPE se često preferira za teške primjene zbog svoje krutosti i otpornosti na udarce.

2. Čimbenici dizajna:

- Jedinstvena debljina: zidovi i baza su obično 4-6 mm za standardne puteve za teške dužnosti.

- Ojačanja: rebra, izgradnja sa dvostrukim zidom, ili ugaone pojačanja mogu omogućiti blago tanji zidovi (npr. 3-5 mm) uz održavanje snage.

- Kritična područja: baze i nosive ivice mogu biti deblji (do 8 mm) za dodatnu izdržljivost.

3. Proces proizvodnje:

- Ubrizgavanje: obično proizvodi zidove debljine 2-6 mm zbog materijalnog protoka i hlađenja.

- Rotacijsko oblikovanje: omogućava gušće zidove (do {1}} mm), ali je manje uobičajeno za sanduke.

4. Nosivost:

- Sanduci dizajnirani za ekstremne opterećenja (npr. Automobilski ili industrijski dijelovi) mogu prelaziti 6 mm u kritičnim odjeljcima.

- Manje sanduke mogu koristiti 3-4 mm zidove, dok veće zahtijevaju 5-8 mm za konstrukcijski integritet.

5. Primjeri industrije:

- Standardna teška dužnost: 4-6 mm zidovi.

- Specijalizirani / industrijski: do 8 mm ili više za područja visokog stresa.

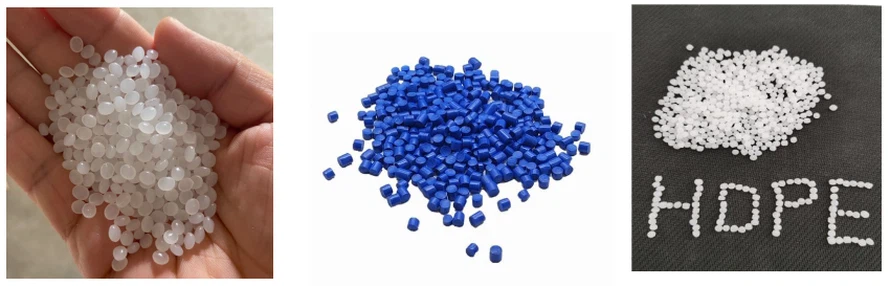

Prilikom odabira između HDPE (polietilen visoke gustoće) i PP (polipropilen) za plastične sanduke za teške uvjete, izbor ovisi o zahtjevima za aplikacije, uvjetima okoliša i potrebama opterećenja. Evo detaljne usporedbe:

2. Zašto odabrati HDPE za svlake za teške uvjete?

- Otpornost na udarce: idealno za grubo rukovanje, slaganje i pad (npr. Logistika, poljoprivreda).

- Hladno okruženje: zadržava jačinu u podne nulti temperaturama (npr. Hladno spremište, hladnjača).

- Čvrstoća: održava oblik pod velikim opterećenjima (npr. Automobilski dijelovi, mašine).

- Reciklabilnost: široko reciklirano, čineći ga ekološki prihvatljivim za održive lance opskrbe.

3. Zašto odabrati PP za teške sanduke?

- Hemijska izloženost: Najbolje za sanduke za skladištenje ulja, goriva ili korozivnih supstanci (npr. Hemijske industrije).

- Visoka temperatura upotreba: pogodna za sterilizaciju (npr. Preradu hrane, medicinsku opremu).

- Fleksibilnost: bolje za ponavljajući stres (npr. Zglobni poklopci, sklopivi dizajni).

- ekonomičnost: često jeftinije za proizvodnju velike količine.

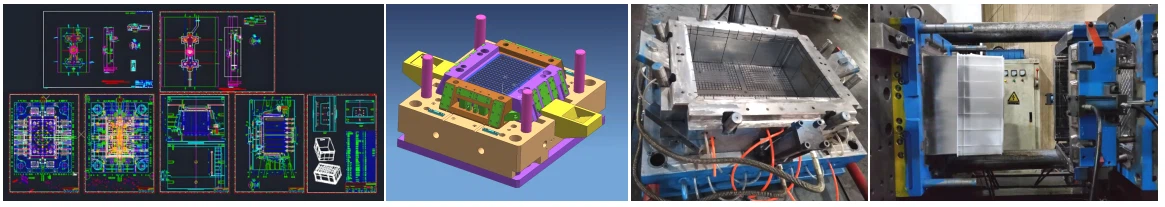

Stvaranje teške plastične kalup za sanduk uključuje preciznu inženjerstvo, izbor materijala i proizvodnju ekspertize. Ispod je korak po korak vodič za dizajn i proizvodnju trajnog, visokokvalitetnog plijesni:

1. faza dizajna

a. Definirajte zahtjeve

- Specifikacije sanduka: Veličina, nosivost, debljina zida (obično 4-8 mm), te geometrija (rebra, ručke, karakteristike slaganja).

- Materijal: Odaberite plastičnu (npr. HDPE, PP) i računa za cijene skupljanja tijekom hlađenja.

-Mouktiranje procesa: odlučite o ubrizgavanju

b. CAD dizajn

- Koristite 3D CAD softver (npr. SolidWorks, AutoCAD) za modeliranje sanduka i kalupa.

- Uključite nacrt uglova (1-3 stepena) za lako izbacivanje.

- Dizajnirajte rebra i ugnja pojačanja za poboljšanje snage bez povećanja debljine stijenke.

- Dodajte lokacije PIN-a za izbacivanje, rashladne kanale i odzračivanje za sprečavanje oštećenja.

2. Izbor materijala kalupa

Odaberite visokokvalitetni čelik na osnovu trajnosti i količine proizvodnje:

- Čelični kalupi:

- P20 ili H13 čelik za visoku otpornost na habanje (idealna za 100, 000+ ciklusa).

- Otvoreno za dugovječnost.

3. Koraci za proizvodnju kalupa

a. Obrada jezgre i šupljine

- Koristite CNC obradu za stvaranje jezgre (muškog) i šupljine (ženske) dijelove kalupa.

- Osigurajte glatke površine (poljski za snimanje SPI-A1 / A2) kako biste izbjegli nedostatke poput linija protoka.

b. Integracija sistema hlađenja

- Ugradite rashladne kanale za reguliranje temperature i smanjite vrijeme ciklusa.

- Optimizirajte izgled kanala za jednolično hlađenje (sprječava varanje).

c. Izbacivanje sistema

- Instalirajte igle za izbacivanje i ploče da biste izbacili sanduk iz kalupa nakon hlađenja.

- Osigurajte da su igle smještene kako bi se izbjegle vidljive tragove na kritičnim površinama.

d. Odzračivanje

- Dodajte mikro-praznine (0. 0 2-0,04 mm) kako bi se omogućilo zarobljeni zrak / plin da bi se izbjeglo, sprečavanje opekotina ili praznina.

e. Površinski tretmani

- Nanesite premaze (npr. Nitridiranje, hromiranje) za smanjenje habanja i poboljšanja puštanja na slobodu.

4. Prototipiranje i testiranje

- Injekcijska ispitivanja:

- Proverite kvare (oznake sudopera, Warping, Flash).

- Podesite temperaturu, pritisak i vrijeme hlađenja.

- Testiranje opterećenja: Provjerite da sanduk ispunjava zahtjeve čvrstoće.

5. Proizvodna montaža kalupa

- Sastavite jezgro, šupljinu, izbacivač sistema i komponente hlađenja.

- Montirajte kalup na mašini za ubrizgavanje (npr. 500 - 2000- sila stezanja za velike sanduke).

6. Ključna razmatranja

a. Konzistencija debljine zida

- Izbjegavajte nagle debljine promjene kako biste spriječili oznake sudopera.

- Koristite rebra (50-60% debljine osnove) za pojačanje.

b. Dizajn vrata

- Napisni kapije (ulazne točke za rastopnu plastiku) kako bi se osiguralo ravnomjerno protok.

- Koristite vruće pokretne sisteme za velike sanduke za smanjenje otpada.

c. Značajke slaganja

- Dizajnirajte poklopce ili slagajte obruče direktno u kalup.

7. Post-obrada

- CNC obrada: pročišćavanje kritičnih područja (npr. Ručke, uglovi).

- EDM (Električna obrada pražnjenja): za zamršene detalje ili tekstura.









Čelik kalupa

Hot Runner sistem



Standardni dijelovi







Specijalizirani smo za izradu preciznih kalupa za plastične sanduke za industrijske razrede, osiguravajući izdržljivost, efikasnost i vrijednost. Evo što nas razdvaja:

1. Stručnost u teškim dizajnu

- Znanje specifično za industriju: Preko 15 godina dizajniranja kalupa za automobilsku, logistiku i poljoprivredne sektore, optimiziran za učitavanje kapaciteta do 1, 000+ lbs.

- Majstorstvo: Napredno razumijevanje HDPE, PP i ojačane plastike, osiguravajući kalupe proizvode sanduke s preciznom debljinom (3-8 mm) i otpornosti na udarce.

2. Vrhunska tehnologija

- Softver za simulaciju: Alati poput plijesnice predviđaju protok, hlađenje i stresne bodove za uklanjanje nedostataka i poboljšanje dugovječnosti kalupa.

- Visoka precizna obrada: CNC, EDM i 5- mljeve za osi za besprijekornu šupljinu završne i uske tolerancije (± {3}}. 01 mm).

3. Prilagodba i fleksibilnost

- Prilagođeni rješenja: Prilagodite dizajne za savlake sa dvostrukim zidom, slikovne karakteristike ili ojačane rebra kako bi se zadovoljile vaše tačne potrebe.

- Brzo prototipnost: ubrzati vrijeme na tržište sa 3D-tiskanim uzorcima kalupa za testiranje i validaciju.

4. Robusna osiguranja kvaliteta

- Rigorozno testiranje: kalupi podvrgavaju testiranje ciklusa i simulacije opterećenja u stvarnom svijetu kako bi se osigurala otpornost na sudar i dugovječnost.

5. Efikasnost troškova i vremena

- Optimizirana proizvodnja: Dizajni kalupa minimiziraju materijalni otpad i ciklus, smanjujući vaše troškove po jedinici.

- Brži prekidač: Sjetjelirani radni tokovi isporučuju visokokvalitetne kalupe za 30-45 dana, čak i za složene geometrije.

6. Kraj-do krajnje podrška

- Životno održavanje: usluge nakon rasprodaje uključuju rješavanje problema, popravke i poliranje površine za proširenje životnog vijeka.

- Fokus održivosti: Dizajni prioritetju materijali za recikliranje i energetski efikasne procese proizvodnje.

7. Dokazana rekorda - Studije slučaja: Priče o uspjehu uključuju automobilske sanduke za automobile sa 8 mm ojačanim bazama i smanjujući dizajn smanjujući troškove slanja za 40%.

Ovaj pristup ističe tehničke snage, rješenja usmjerene na klijenta i rezultate u stvarnom svijetu, a istovremeno rješavaju bolove poput troškova, kvalitete i pouzdanosti.
