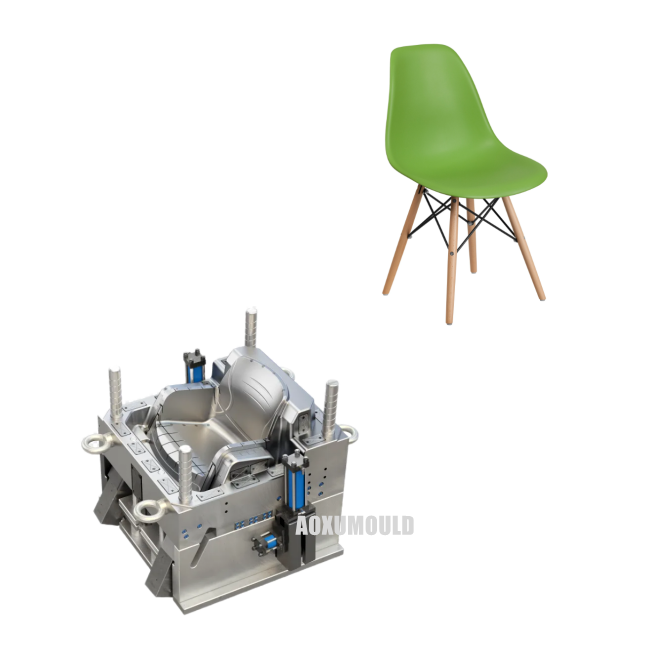

Plastična polipropilenska stolica kalup



Ime kalupa	Plastična polipropilenska stolica kalup
Materijal proizvoda	Plastika, pp
Veličina proizvoda	42x45x50cm
Težina proizvoda	3,5kg
Kalup Materijal za šupljinu i. Jezgro	P20, 718
Baza kalupa	C45
Nos šupljine	1 šupljina
Sistem ubrizgavanja	Hladan trkač
Prikladna mašina za ubrizgavanje	450T
Veličina kalupa	700x685x630mm
Životni vijek kalupa	Više od 300, 000 kom
Vrijeme isporuke	50 dana





1. Analiza proizvoda i. Izbor materijala

- Zahtevi za dizajn stolice:

- Analizirajte 3D CAD modele stolice (oblik, debljina, podrezi, rebra itd.).

- Potvrdite vrstu materijala (npr. PP, ABS ili ojačana plastika) za određivanje brzine skupljanja (0. 5-2%) i zahtjevi za plijesni.

2. Linija odvajanja (PL) &. Izgled šupljine

- Dizajn linije odvajanja:

- Postavite liniju odvajanja duž ivica stolice kako bi se minimizirali vidljivi šavovi.

- Izbjegavajte složene geometrije u blizini PL za pojednostavljenje otvaranja \/ zatvaranja kalupa.

- Izgled šupljine:

- Jednosmjetni ili višestruki dizajn šupljine na osnovu volumena proizvodnje.

- Optimizirajte lokacije vrata (npr. Edge kapije za velike stolice) kako biste osigurali uravnoteženo punjenje.

Core &. Dizajn šupljine

- Baza kalupa:

- Koristite očvrsnute čelik (npr. P20 ili H13) za izdržljivost.

- Split jezgre i šupljine blokovi za smještaj geometrije stolice (npr. Zakrivljene površine).

- Rukovanje podrezanjem:

- Dodajte klizače, dizači ili sklopive jezgre za podrezivanje (npr. Nasloni za ruke ili naslone za naslone).

4. Rashladni sistem

- Rashladni kanali:

- Dizajnirajte konformne kanale za hlađenje oko područja visokog grijanja (npr. Debeli odjeljci) za smanjenje vremena ciklusa.

- Održavajte jednolično hlađenje kako biste spriječili Warpage.

- Prekrivači \/ mjehurići:

- Koristite u dubokim dijelovima (npr., Baza sjedala) za efikasan prijenos topline.

5. Sistem izbacivanja

- Igle za izbacivanje:

- Stavite pinove pod područja visokog stresa (npr., Ivice sjedala) kako biste izbjegli deo deformacije.

- Koristite striptizete ploče za velike površine.

- Ventil za vazduh:

- Dodajte mikro otvorne (0. 0 2-0,04 mm dubine) za sprečavanje zamki gasa.

6. Kapija i. Runner sistem

- Tip vrata:

- Koristite kapije ventilatora ili filmske kapije za široke, tanke presjeke (npr. Površine sjedala).

- Pozicija kapije u blizini debelih dijelova za minimiziranje oznaka sudopera.

- Dizajn trkača:

- Hladni trkački sistemi za višestruke kalupe (uravnoteženi trkači za jednolično punjenje).

7. Strukturno pojačanje

- Podrška stubova:

- Dodajte stubove za sprečavanje odbijanja u velikim kalupima.

- Vodeći sistemi:

- Koristite sužene blokade i lidere za precizno poravnanje.

8. Obrada površine kalupa

- Tekstura i. Poljski:

- Nanesite površinske završne obrade (npr. VDI 18-27 za mat teksture) za podudaranje estetike stolice.

- antikorozijski premaz:

- Koristite nitrid ili DLC premaze za produženi vijek kalupa.

Simulacija i. Valjanost

- Analiza kalupa:

- Simulirajte punjenje, hlađenje i Warpage za optimizaciju postavljanja vrata i hlađenja.

- Ispitivanje prototipa:

- Provedite suđenje za podešavanje parametara ubrizgavanja (pritisak, temperatura, vreme).

10. Održavanje i. Podešavanja

- Jednostavnost demontaže:

- Dizajnirajte modularne komponente (npr. Zamjenjivi umeci za područja visokih nošenja).

- Nacrti uglova:

- Osigurajte uglove nacrta 1-3 stepena na vertikalnim zidovima za lako izbacivanje.

Ovaj okvir uravnotežuje funkcionalnost, proizvođavost i ekonomičnost. Suradnja sa alatama za simulaciju kalupa (npr. Autodesk kalup) i prototipiranje za pročišćavanje dizajna.



Polipropilen (PP) je svestran termoplastični polimer koji se široko koristi u različitim aplikacijama zbog njegovih jedinstvenih svojstava. Evo strukturiranog pregleda:

1. Hemijski sastav:

- polimer izrađen od propilenskih monomera (C₃h₆) preko dodatne polimerizacije, često korištenjem Ziegler-Natta katalizatori za stereosfecifičnost.

- Postoji u različitim strukturnim oblicima: izotaktički (metilne grupe usklađeni, visoki kristalnost), sindiotaktički i ataktički (amorfni, rjeđi). Izotaktički PP je najkomercijalno vrijedniji.

2. Ključne svojstva:

- Visoka talište (~ 160-170 stepeni), čineći ga otpornim na toplotu (npr., Posude za mikrovalne pećnice).

- Hemijski inertni: otporan na kiseline, baze i otapala.

- Niska apsorpcija vlage i odlična barijera vlage.

- izdržljiv i otporan na umor (npr. "Živi šarke" u čepovima za boce).

- Lagani, ukočeni i UV-osjetljivi (zahtijeva aditive za vanjsku upotrebu).

3 Vrste:

- Homopolimer: Čisti propilen, kruti i jak.

- Kopolimer (slučajni ili blok): Etilen se dodaje u poboljšanje fleksibilnosti i otpornosti na udarce.

4. Proizvodnja:

- Izvedeno iz rafiniranja nafte. Propilen plin je polimeriziran pod kontroliranim uvjetima koriste katalizatore za postizanje željene lančane strukture.

5. Aplikacije:

- Pakovanje: kontejneri za hranu, filmovi, kape.

- Automobili: Odbojnici, unutrašnjost, kućišta baterije.

- Tekstil: tepisi, užad, toplotno donje rublje.

- Medicinski: špricevi, bočice (sterilizirani).

- Roba široke potrošnje: igračke, kućni predmeti.





Stvaranje plastičnog kalupa za ubrizgavanje uključuje detaljan, višestruki proces koji kombinira proizvodnju, inženjering i preciznost proizvodnje. Evo strukturiranog pristupa koji vas vodi kroz proces:

1. Dizajn stolice i. Materijalna razmatranja

-Mad Design: Koristite CAD softver za kreiranje detaljnog 3D modela stolice, koji uključuje ergonomske i strukturne razmatrane.

- Nacrti uglova: uključuju nacrt uglova (1-3 stepen) na vertikalnim zidovima kako bi se olakšalo lako izbacivanje.

-Materijalni izbor: Odaberite izdržljive plastike (npr. Polipropilen, HDPE) i računajte za cijene skupljanja ({2}}. 5-3%) u dimenzijskim dimenzijama.

2. Dizajn kalupa

- Core &. Šupština: Dizajnirajte dvije poluvremene kalupa (jezgra i šupljina) kako biste formirali oblik stolice.

-Gating sustav: Postavite trkače i kapije (ivice ili podmorničke kapije) kako bi se osigurala još plastični protok. Gates treba staviti u nekritična područja.

-Oling sistem: Integrirajte kanale za hlađenje nakon oblikovača kalupa za jednolično hlađenje kako biste spriječili iskrivljenje.

- Sistem izbacivanja: Platite igle za izbacivanje strateški da biste izbjegli vidljive marke.

- Otvori: Dodajte ventilate duž radne linije ili visokih točaka za otpuštanje zarobljenog zraka.

- Rukovanje podrezanjima: Koristite klizače ili dizači ako dizajn uključuje podrezivanje.

3. Izbor materijala kalupa

- Čelik: Odlučite za očvrsnute čelik (npr. P20, H13) za proizvodnju velike količine zbog izdržljivosti.

4. Proizvodnja kalupa

- Obrada: Koristite CNC obradu za preciznost. Za složene funkcije može biti potrebno obradu električnog pražnjenja (EDM).

- Površinska obrada: poljski za glatke površine ili nanesite teksture putem hemijskog jetkanja.

5. Ispitivanje i optimizacija kalupa

- Probni koraci: provoditi testove na mašini za brizganje. Podesite parametre (temperatura, pritisak, vreme hlađenja).

- Rezolucija oštećenja: Pitanja adrese poput kratkih snimaka, varnice ili sudopera modificirajući dizajn kalupa ili postavki procesa.







Čelik kalupa



Hot Runner sistem



Standardni dijelovi







1. Što je plastična polipropilenska stolica?

Polipropilen (PP) kalup za stolić je specijalizirani alat koji se koristi u brizganjem za proizvodnju stolica. Oblikuje rastopljeni PP u trajne, lagane stolice kroz ubrizgavanje visokog pritiska, hlađenje i izbacivanje.

2. Zašto koristiti polipropilen za kalupe za stolicu?

PP je izabran za svoju izdržljivost, hemijsku otpornost, laganu prirodu i recikliranje. Nudi isplativu ravnotežu snage i fleksibilnosti, idealno za masovne proizvodne stolice.

3 Kako proces ubrizgavanja radi za pp stolice?

PP peleti se tope i ubrizgavaju pod visokim pritiskom u kalup. Nakon hlađenja, učvršćena stolica se izbacuje. Proces je efikasan, sa vremenom ciklusa varira se na osnovu složenosti dizajna.

4. Kakvo su razmatranje dizajna ključne za pp kalupe za pp?

Ključni faktori uključuju jednoličnu debljinu zida, nacrt uglova za lako izbacivanje, rashladne kanale i čvrste mehanizme izbacivanja. Dizajnerska složenost ovisi o estetici i funkciji stolice.

5. Šta utiče na troškove kalupa sa stolicama?

Faktori troškova uključuju veličinu kalupa, složenost, materijal (čelik protiv aluminija) i površinski obrada. PP je uglavnom isplativija od alternativa poput ABS-a, ali nudi uporedivu izdržljivost.

6 Kako održavati kalup?

Redovno čišćenje, podmazivanje i pregled za habanje su neophodni. Preventivno održavanje uključuje usklađivanje provjere i pohranjivanje u kontroliranim okruženjima kako bi se spriječilo koroziju.

7 Kako riješiti uobičajenu probleme sa oblikovanjem?

- Warping: Optimizirajte stope hlađenja i debljine zida.

- Oznake sudopera: Podesite vreme tlaka i hlađenja.

- Zalijepite: pročistite mehanizme izbacivanja i primijenite premazi koji nisu pričvršćivali.

8. Mogu li se prilagoditi kalupi za polipropilenski stolica?

Da. Opcije prilagođavanja uključuju veličinu, oblik, teksturu i boju. Sarađujte sa proizvođačima da udovolje određenim dizajnom i funkcionalnim zahtjevima.

9. Šta je vijek trajanja?

Čelični kalupi traju milioni ciklusa. Životni vijek ovisi o održavanju, materijalu i frekvenciji proizvodnje.

10. Koji su utjecaji na okoliš proizvodnje pp stolice?

PP se može reciklirati. Korištenje recikliranih materijala, energetski učinkovitih procesa i dizajniranja za demontažu mogu smanjiti otisak na okoliš.

11. Kako pronaći pouzdan proizvođač kalupa?

Proizvođači istraživanja u Kini. Zatražite citate za uspoređivanje stručnosti i troškova.

12. Koji se sigurnosni standardi primjenjuju na pp stolice?

Osigurati poštivanje ASTM-a, ISO-a ili regionalnih standarda. Stolice trebaju podvrgnuti testiranju opterećenja, stabilnosti i zapaljivosti, posebno za komercijalnu upotrebu.

13. Šta su tipična vremena olovo za proizvodnju kalupa?

6-10 sedmica, ovisno o složenosti i opterećenju proizvođača. Prototipovi mogu biti brži; Jasna komunikacija s proizvođačem je ključna.

14. Kako PP uspoređuje sa ABS ili polietilenom?

PP nudi ravnotežu troškova, fleksibilnosti i izdržljivosti. ABS je čvršći, ali cjenik; Polietilen je fleksibilniji, ali manje kruti.

15. Koje površinske obrade se može postići?

Opcije uključuju sjajnu, mat ili teksturirane završne obrade. Poliranje kalupa, jedrenje ili eksplozija perlice utječe na konačni izgled proizvoda.

16. Postoje li minimalne količine narudžbe (MOQS)?

Moqs variraju. Neki proizvođači nude male sveske za prototipove; Drugi zahtijevaju velike narudžbe. Raspravite o zahtjevima unaprijed.

17. Kako se osigurava kontrola kvaliteta?

Inspekcije, testiranje uzorka (dimenzije, otpornost na stres) i certifikate poput ISO 9001 osiguravaju konzistentnu kvalitetu.

18. Može li se automatizacija integrirati?

Da. Automatizirani sustavi rješavaju izbacivanje, obrezivanje i montažu, poboljšavajući efikasnost i smanjenje troškova rada. Kalupi moraju biti dizajnirani za kompatibilnost.

19. Mogu li popraviti oštećene kalupe?

Manje pukotine ili habanje mogu se zavariti ili ponovo polirati. Teška oštećenja može zahtijevati zamjenu. Redovno održavanje minimizira potrebe za popravkom.

20. Koji se softver koristi u dizajnu kalupa?

CAD softver (SolidWorks, AutoCAD) i simulacijski alati (moldflow) Optimizirajte preciznost dizajna i predvidite ponašanje protoka \/ hlađenja.

21. Kako kalupi treba prevoziti \/ pohranjeni?

Koristite zaštitnu ambalažu (palete \/ sanduke), kontrolirajte vlažnost i izbjegavajte fizičku štetu. Pravilno skladištenje proširuje život kalupa.
